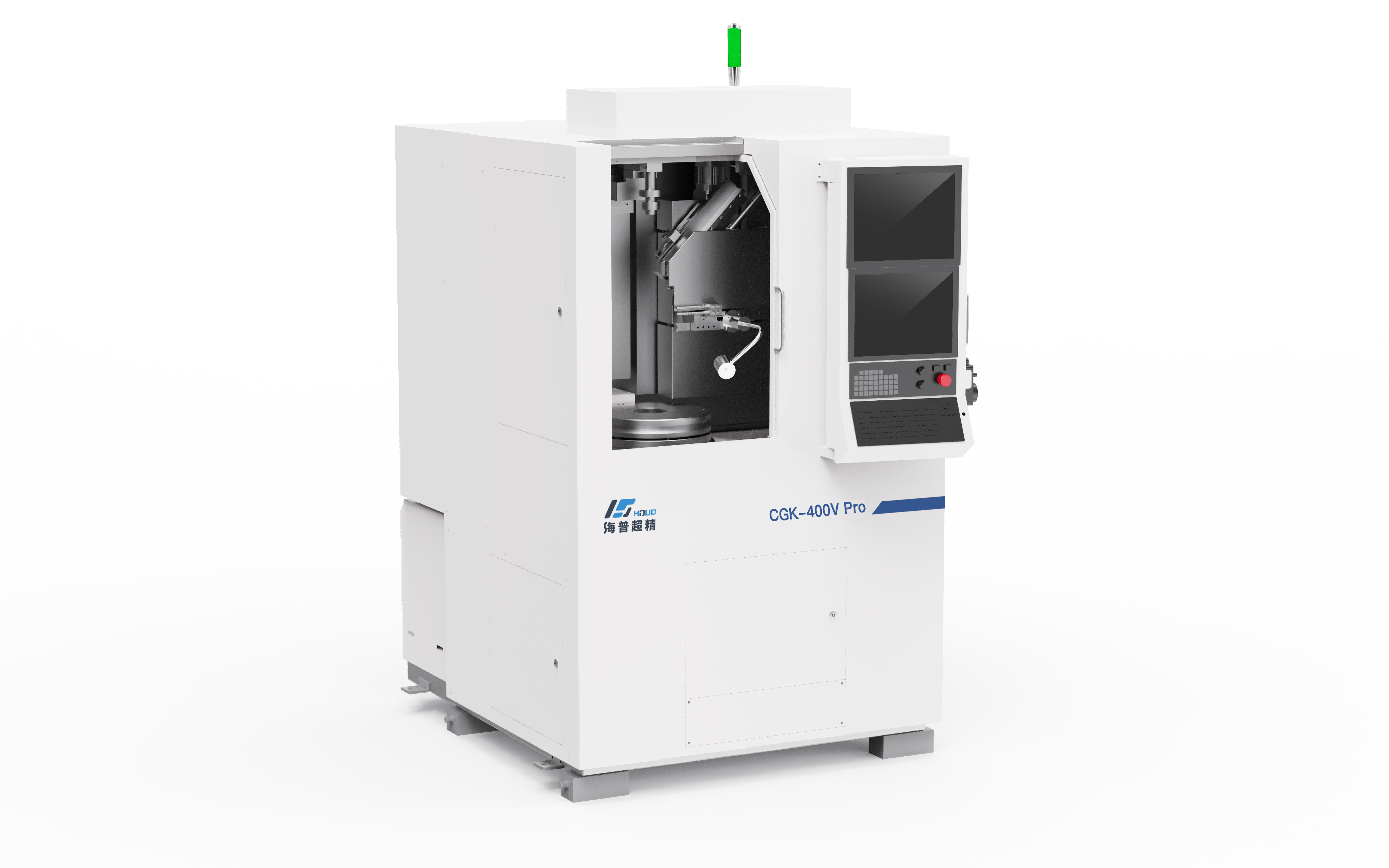

CGK—400V Pro 超精密数控光学定心车床
用途概要
用于镜片光学轴线与镜座几何轴线偏差的自动检测和加工修正，以提高光学镜头组件的安装精度和成像质量。
一次装夹，可实现光学轴线自动定心及上、下端面，外圆的同时加工，镜片顶端至镜座端面高度误差＜2μm，镜片光学轴线与镜座轴线对心精度＜2μm，镜片光学轴线与镜座轴线角度偏差<2″，镜座圆度、圆柱度<2μm。配合相应耦合透镜后，可测量任意曲率半径的镜片。
可加工镜座材料包括不锈钢、钛合金、铝合金、铜合金等。
设备配置
- 超精密气体静压转台
- 天然花岗岩石床身及立柱
- 直线轴采用高精度直线运动副，高精度光栅尺
- 双光路光学偏心测量系统
- 光学轴线自动定心功能，倾斜及平移可单独调整
- 在线测量系统
- CK3M可编程控制器
- 压缩空气处理系统

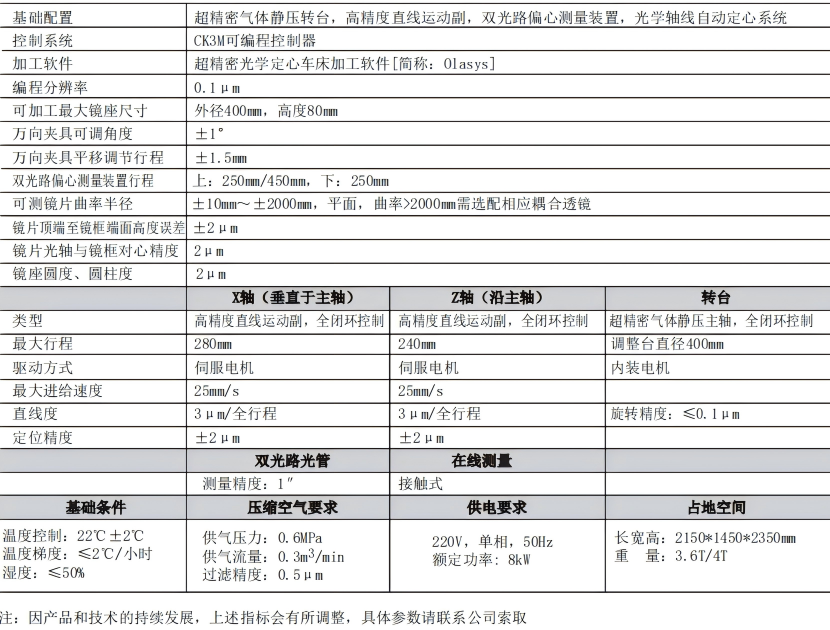

产品参数
应用领域
用于镜片光学轴线与镜座几何轴线偏差的自动检测和加工修正，以提高光学镜头组件的安装精度和成像质量。
