产品介绍
DJC-400FY 超精密单点金刚石车床
用途概要
此超精密单点金刚石车床配置3个直线轴，两个旋转轴，成为超精密五轴机床，主要用于加工微结构光学元件，通过 车削等方式加工出既定微形状超精密加工。
可加工回转对称类零件最大加工元件口径≥250mm；微透镜、光栅、微沟槽类零件最大加工尺寸：140*140mm。表面粗糙度Ra＜3nm，面型精度PV＜0.2μm。可加工平面、球面以及非球面、复合曲面、自由曲面等。
可加工材料包括：铜、铝、各种红外材料、PMMA等
设备配置
- 超精密气体静压主轴，标配C轴功能
- 主轴采取内装式点击+高精度编码器
- X/Y/Z轴均采取液体静压导轨，直线电机驱动，全闭环控制
- 超精密液压转套（B轴）
- PMAC可编程控制器
- 两套双刀精密调整刀架
- 自水平气浮隔震系统
- 压缩空气处理系统
- 恒压伺服液压系统

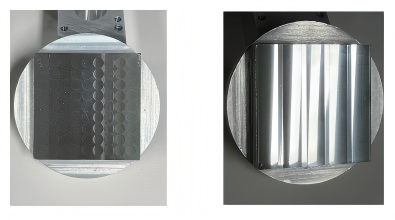

加工示例
微透镜阵列 微沟槽
微透镜阵列 微沟槽

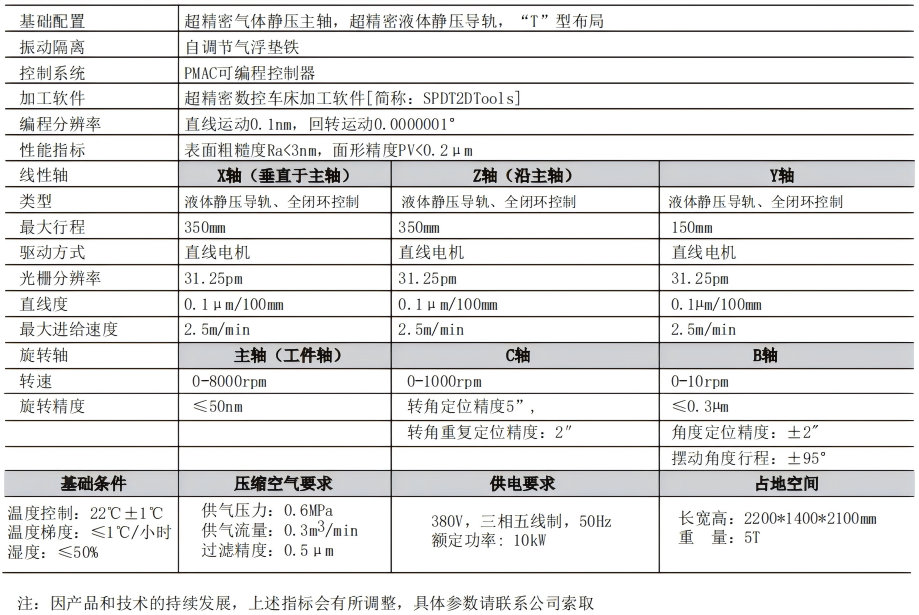

设备参数
应用领域
超精密五轴机床，用于加工微结构光学元件，通过车削等方式加工出既定微形状超精密加工。
