揭秘海普超精超精密数控光学定心车床加工原理

发布时间:2019-04-08 15:39:25

1、根据工艺要求,镜座上留有已加工好的工艺外螺纹,工装上有内螺纹,将粘接好镜片的镜座利用螺纹固定在主轴端面的工装上。

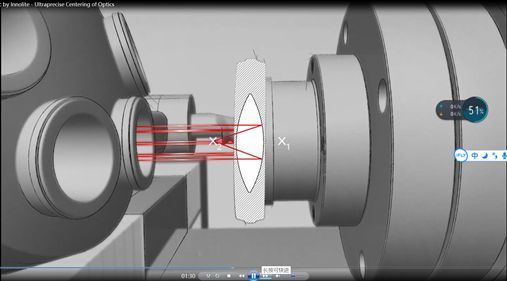

4、光管测量外球面的圆心X1中心偏置数据,系统自动记录偏置数据。

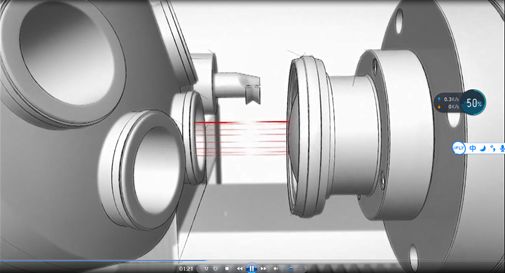

6、光管根据已测的数据,自动计算出零件轴线位置,进而计算出空间位置,进行建模。

 7、人工把光管建模后的所得的数据输入光学定心车伺服控制系统,光学定心车控制系统,进行加工程序建模,自动生成加工程序,利用进行慢刀伺服技术加工镜座前端面。







9、利用慢刀伺服技术加工镜座后端面。



10、取下工件,利用其它设备上去掉工艺用的外螺纹部分。





超精密数控光学定心车床设备机床主要技术参数:

   机床行程:刀具轴行程:300mm

 测量轴行程:300mm

 工件轴行程:300mm

    主轴C轴状态转速:1000r/min

    主轴径向跳动量:0.5μm

    主轴轴向跳动量:0.5μm

    可加工产品直径:5mm-200mm

    可加工产品高度:≤130mm

    可加工产品重量:≤20kg

    加工材料:铜材、黄铜、铝材、钢材、镀镍钢材、钛合金

    加工精度:光轴与镜座机械轴间的偏心量:≤2μm

         外圆面的圆度:≤2μm

         法兰面圆柱度:≤2μm

         镜座高度精度:≤2μm



此款设备是海普超精自主研制的卧式超精密光学定心车床,型号是CGK-200,北京海普超精自主研制的定心车床还有CGK-25,为立式超精密数控光学定心车床,以满足不同行业、不同尺寸、不同要求的光学组件的安装精度和成像质量,迎新老朋友惠顾。
