超精密光学加工设备——超精密单点金刚石车床DJC-250A

用于加工光学镜片、有色金属反射镜、注塑用模仁、人工晶状体、角膜塑形镜、超精密有色金属零件等。

×

在线咨询

ONLINE

姓名

电话

邮箱

地址

咨询内容

产品介绍


可加工工件口径250mm,表面粗糙度Ra<2nm,面形精度PV<0.2μm。
可加工平面、球面、锥面、非球面、离轴面、自由曲面、衍射面、模仁D-CUT等。
可选配B轴,实现360°分度功能,用于加工多棱反射镜。
可加工材料包括铜、铝、单晶锗、硒化锌、单晶硅、硫系玻璃、氟化物、树脂、人工晶状体、PMMA等。
设备配置
  • 超精密气体静压主轴,标配C轴功能

  • 主轴采用内装式电机+高精度编码器

  • X/Z轴均采用液体静压导轨,直线电机驱动,全闭环控制

  • PMAC可编程控制器

  • 真空度可切换吸盘

  • 精密微调刀架

  • 在线动平衡调整系统

  • 自水平气浮隔振系统

  • 压缩空气处理系统
    恒压伺服液压系统

设备参数


基础配置

超精密气体静压主轴,超精密液体静压导轨,“T”型布局

振动隔离

自调节气浮垫铁

控制系统

PMAC可编程控制器

加工软件

超精密数控车床加工软件[简称:SPDT2DTools]

编程分辨率

直线运动0.1nm,回转运动0.000001°

性能指标

表面粗糙度Ra<3nm,面形精度PV<0.2μm

线性轴

X轴(垂直于主轴)

Z轴(沿主轴)

快刀

类型

液体静压导轨、全闭环控制

液体静压导轨、全闭环控制

行程:±1mm

最大行程:

350mm

150mm

最大加工速度:30G

驱动方式

直线电机

直线电机

最高工作频率:400Hz

光栅分辨率

31.25pm

31.25pm



直线度:

0.1μm/50mm

0.1μm/50mm



最大进给速度:

20mm/s

20mm/s



旋转轴

主轴(工件轴)

C轴

磨头

转速

0-8000rpm

0-1000rpm

气动磨头

旋转精度

≤50nm

转角定位精度5”,重复定位精度2”



基础条件

压缩空气要求

供电要求

占地空间

温度控制:22℃±1℃  温度梯度:≤1℃/小时 湿度:≤50%

供气压力:0.6MPa

供气流量:0.3m3/min 过滤精度:0.5μm



380V,三相五线制,50Hz 额定功率: 8Kw



长宽高:2100*1200*1900mm 重量:2T



合作伙伴

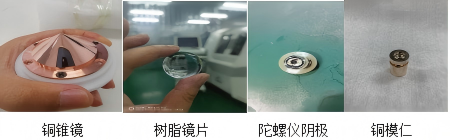

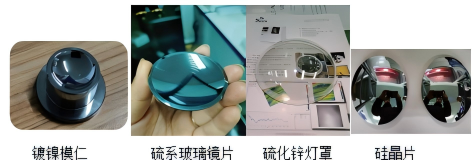

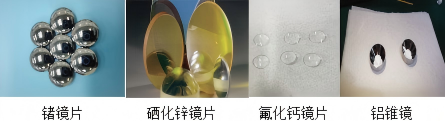

工件/工艺
