DJM-100A超精密磨床

专门针对脆硬材料进行超精密磨削的设备,可磨削玻璃类透镜,玻璃类反射镜,玻璃透镜及反射镜的模仁超精密机械零件,配备单点金刚石车刀后,还可以进行超精密切削加工。

×

在线咨询

ONLINE

姓名

电话

邮箱

地址

咨询内容

产品介绍

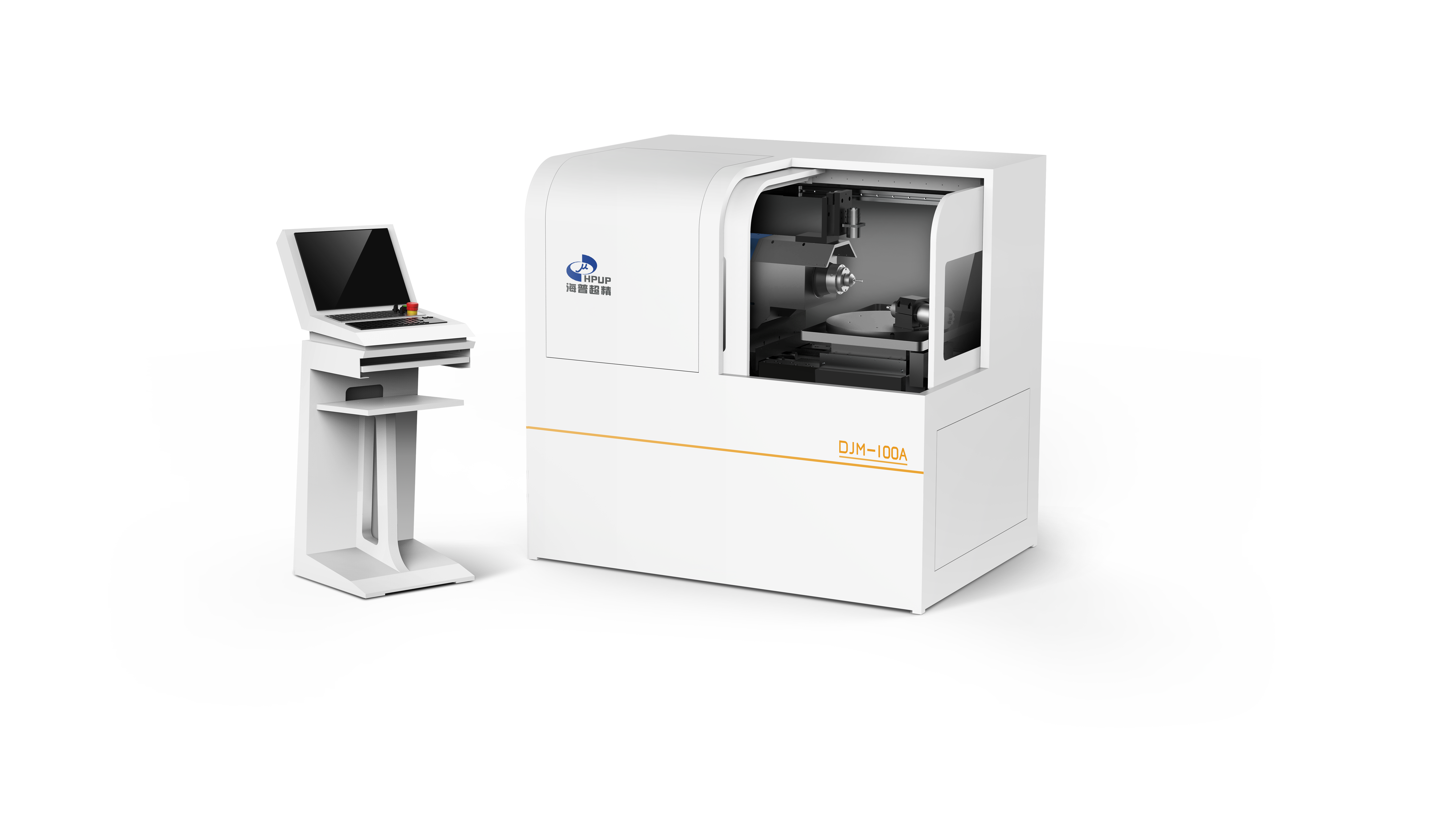

DJM-100A       超精密磨床外形图


DJM-100A超精密磨床
是专门针对脆硬材料进行超精密磨削的设备,可磨削玻璃类透镜,玻璃类反射镜,玻璃透镜及反射镜的模仁超精密机械零件,配备单点金刚石车刀后,还可以进行超精密切削加工。在自主专利软件的支持下,可加工面形柱面,球面,锥面非球面,配合C轴功能还可以加工子午面及自由曲面。砂轮轴可以实现手动三维平移微调,保证磨削点理想位置。

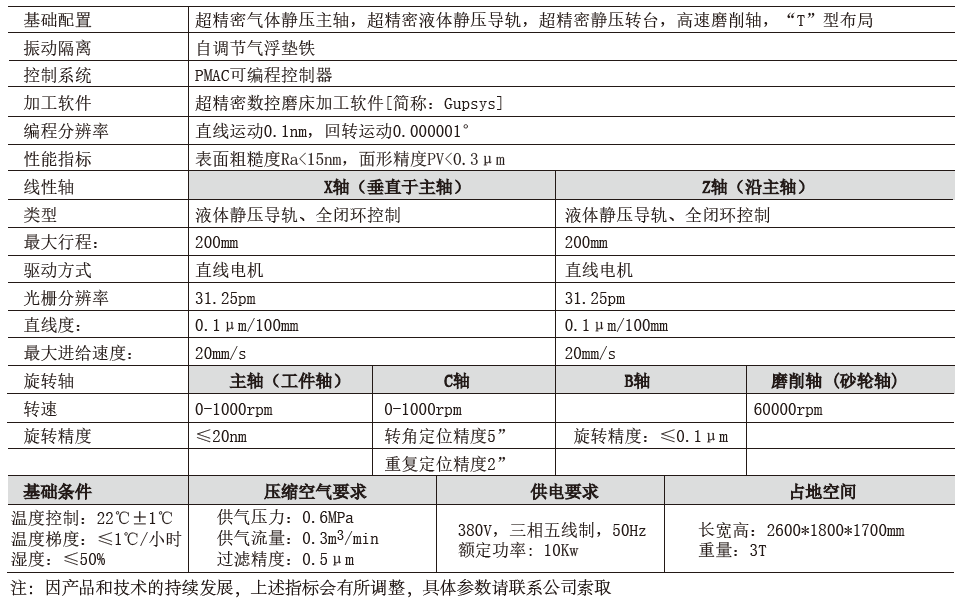

   技术参数

        — — — — — — — — — — — — — —

       Z轴(沿主轴)

  •      最大行程:          200mm
  •      直线度:              0.1μm/100mm
  •      分辨率:              1nm
  •      最大进给速度:    20mm/s



      X轴(垂直于主轴)

  •      最大行程:            200mm
  •      直线度:               0.1μm/100mm
  •      分辨率:               1nm
  •      最大进给速度:    20mm/s



      主轴(工件轴)

  •      径跳和端跳 :      0.05μm
  •      主轴转速:           0-4000rpm



      C轴(选配)

  •      C轴转速:            0-1000rpm
  •      转角定位精度:   5″
  •      转角重复性定位精度:2″



      B轴(液体静压轴)(选配)

  •      径跳和端跳:<0.1μm
  •      承载:200Kg
  •      定位精度:±5″



      砂轮轴(气体静压)(选配)

  •      径跳和端跳:<0.1μm
  •      最高转速:40000rpm





   机床配置

        — — — — — — — — — — — — — —

  •      采用超精密空气静压主轴,无摩擦损耗,回转精度高,可选配C轴功能
  •      天然花岗岩基座,保证机床长久稳定性
  •      PMAC控制卡
  •      主轴采用内装式电机+高精度编码器
  •      主轴轴端安装有动平衡盘和真空吸盘
  •      超精密液体静压导轨,具有较好的刚性和阻尼性
  •      X/Z轴均采用直线电机驱动,全闭环控制

应用领域

可用于加工玻璃、石英、钨钢等脆硬材料的磨削,也可实现各种红外镜片与金属反射镜的车削
