产品介绍
DJC-350A超精密单点金刚石车床，配置自主专利技术的气体静压主轴（发明专利：超精密气浮主轴结构，专利号ZL2012104766557），液体静压导轨和加工制造软件。用于光学透镜、红外透镜、反射镜、精密机械零件和模仁加工。可实现金刚石车削、飞刀铣削两种模式，机床配置两轴、三轴、四轴，加工口径0~350mm。
— — — — — — — — — — — — — —
加工元件表面粗糙度可达纳米级，口径最大可达到350mm，加工工件表面粗糙度Ra<3nm，面形精度PV值<0.2μm。可加工各种高精度平面、球面、非球面及离轴元件和自由曲面元件。可加工铜、铝、单晶锗、硒化锌、树脂、PMMA等材料。在三轴联动模式下还可加工离轴元件、柱面、子午面等非回转对称元件和自由曲面，配以特殊刀具可以实现微结构元件的加工，如各种衍射元件和菲涅尔透镜等。
机床配置
— — — — — — — — — — — — — —
●超高精度空气静压主轴 自主专利技术
●超精密液体静压导轨
●超精密控制系统 自主专利技术
●超高分辨率光栅尺 31.25pm
●全封闭防护设计
●自平衡可调隔振系统
●超精密液体静压导轨
●超精密控制系统 自主专利技术
●超高分辨率光栅尺 31.25pm
●全封闭防护设计
●自平衡可调隔振系统

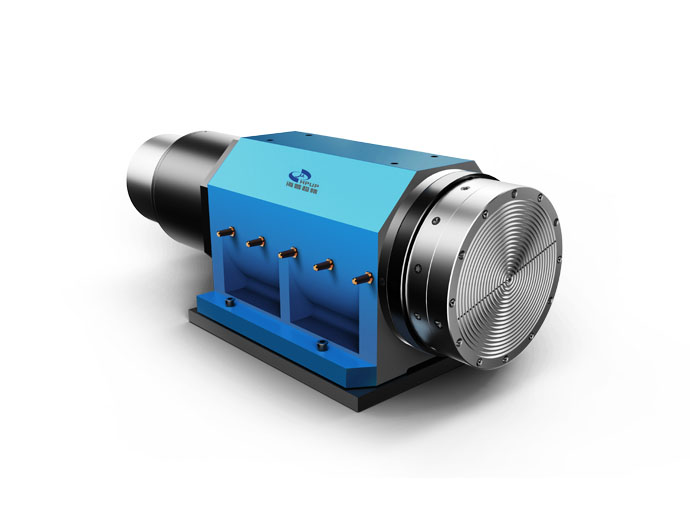

单点金刚石车床，气体静压主轴由基本的气浮结构（发明专利：超精密气浮主轴结构，专利号ZL2012104766557），动平衡调整机构（发明专利：一种单点金刚石车床的动平衡分析方法和装置，专利号2017101345421），真空吸盘（发明专利：真空吸盘，专利号ZL201610796289.1），这三部组成，这三部分北京海普瑞森超精密技术有限公司都拥有自主知识产权。
— — — — — — — — — — — — — —
Z轴（沿主轴）1.最大行程： 350mm
2.直线度： 0.1μm/100mm
3.分辨率： 1nm
4.最大进给速度： 20mm/s
X轴（垂直于主轴）
1.最大行程： 350mm
2.直线度： 0.1μm/100mm
3.分辨率： 1nm
4.最大进给速度： 20mm/s
主轴（工件轴）
1.径跳和端跳 ： ＜0.05μm
2.主轴转速： 0-4000rpm
C轴（选配）
1.C轴转速： 0-1000rpm；
2.转角定位精度： 5″
3.转角重复性定位精度： 2″
— — — — — — — — — — — — — —
1.要求隔震地基，设备在温度:20±2℃，一天内温度梯度小于2℃。湿度：＜50%的环境下使用。2.空气过滤精度：0.5um。除油、除水。
3.空气压力：≥0.6MPa。
4.空气流量: ≥0.3m³/min。
5.电源：380V，设备功率：≤5KW。
应用领域
口径小于350mm的非球面镜头、红外成像类镜头的超精密加工。
加工模具可以对高精度成像的非球面镜头进行注塑制作。
加工铜、铝类反射镜。
加工铜、铝类自由曲面反射镜面，改变传统镜片设计理论，是激光等领域的专用镜片。
加工模具可以对高精度成像的非球面镜头进行注塑制作。
加工铜、铝类反射镜。
加工铜、铝类自由曲面反射镜面，改变传统镜片设计理论，是激光等领域的专用镜片。
