产品介绍

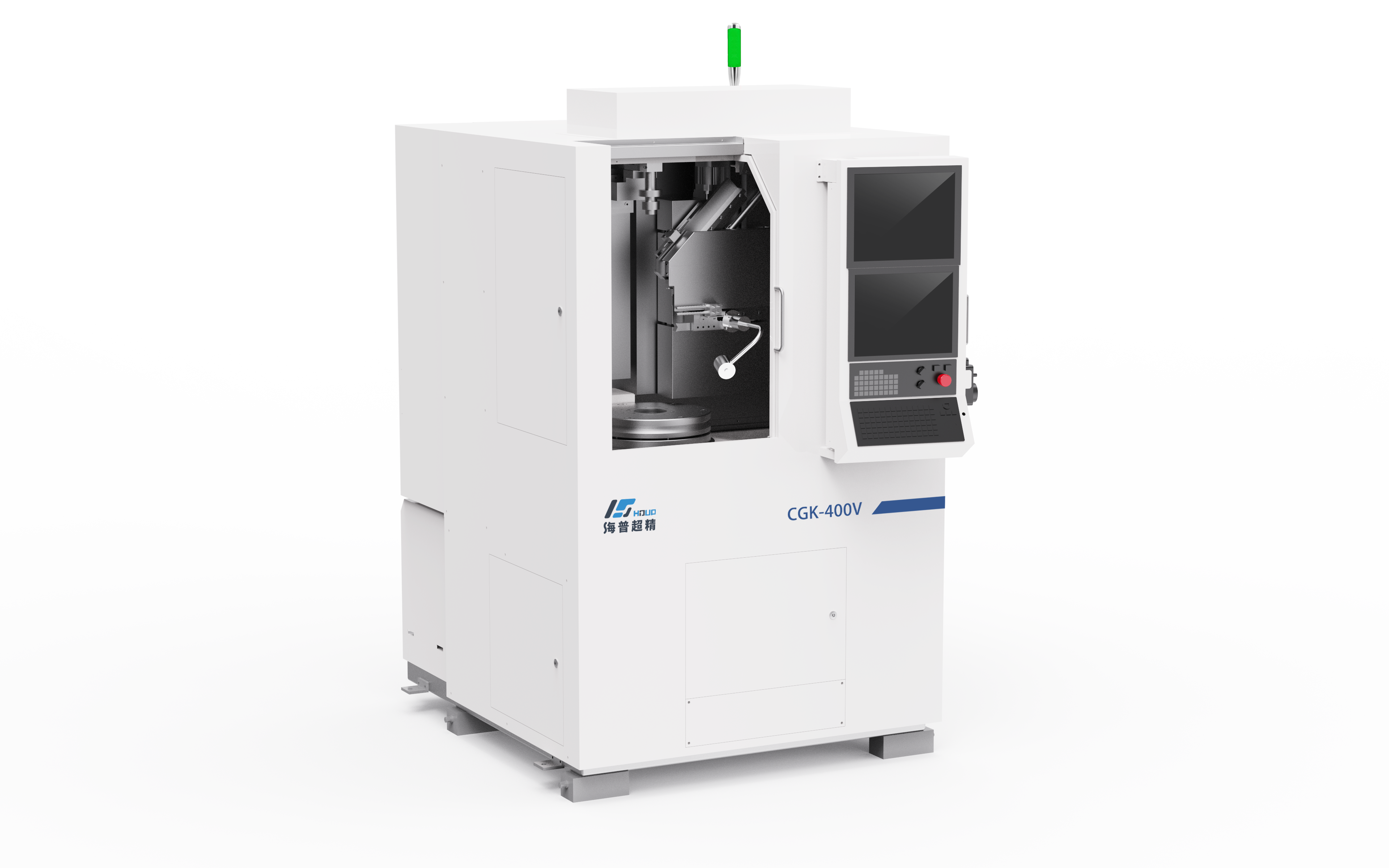

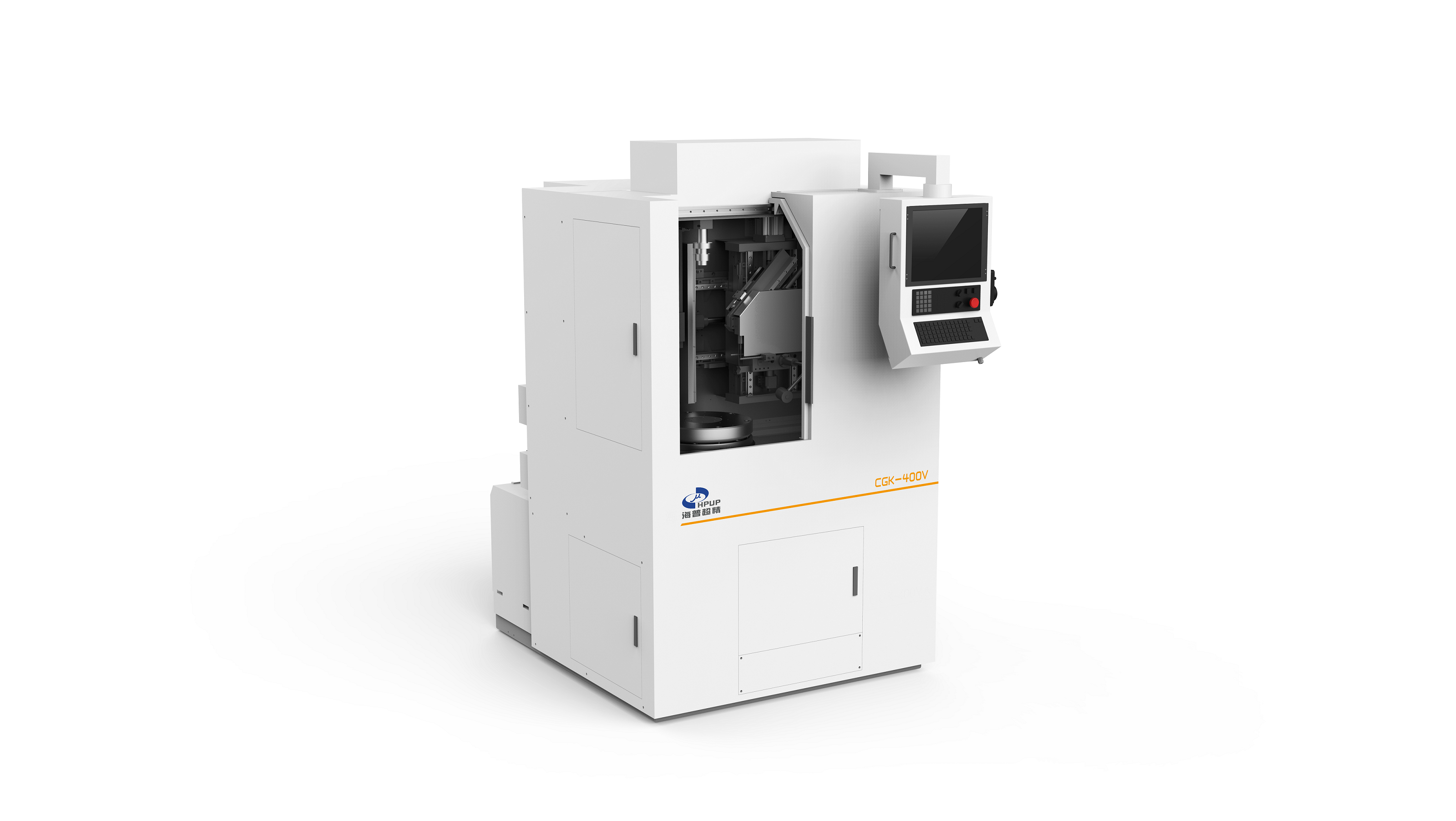

CGK-400V超精密数控光学定心车床
CGK-400V立式超精密数控光学定心车床是北京海普瑞森超精密技术有限公司自主研制的用于镜片光学轴线与镜座几何轴线偏差的数控检测、加工修正的专用机床，以提高光学镜头组件的安装精度和成像质量。
——机床特点
可实现光学镜片与镜座组件的加工、检验、修正与测量等一系列工作，加工最大直径400mm，大幅度提高了光学镜头组件的安装精度和成像质量，解决我国高端光学成像镜组部件加工技术难题。
——机床配置
机床采用立式设计，可以避免重力引起的弯曲变形，与镜片的检测方式一致，避免引入不必要的误差。
主轴采用大孔径空心气浮主轴，具有很高的刚性以及超高的回转精度。
采用立式的设计，方便镜片工件的安装找正工作。且节省占地面积。
——技术指标
1. 设备在温度:23º、一天内温度梯度小于2º，湿度:≤65%的环境下使用。
2. 空气过滤精度：0.5um。除油、除水。
3. 空气压力：≥0.6Mpa。
4. 空气流量: ≥0.3m³/min。
5. 设备额定功率: 10KW。
——机床配置
机床采用立式设计，可以避免重力引起的弯曲变形，与镜片的检测方式一致，避免引入不必要的误差。
主轴采用大孔径空心气浮主轴，具有很高的刚性以及超高的回转精度。
采用立式的设计，方便镜片工件的安装找正工作。且节省占地面积。
——技术指标
- 主轴调整台直径 400mm
- 圆度、圆柱度、垂直度 ≤2μm
- 主轴回转精度 0.1μm
- X轴直线行程/直线度/定位精度 280mm/3μm/±2μm
- Z轴直线行程/直线度/定位精度 240mm/3μm/±2μm
- 镜筒外径 ≤400mm
- 万向卡具可调角度 ±1°
- 万向卡具平移调节行程 ±1.5mm
- 自准直仪上、下移动范围 上面：450mm，下面：250mm
- 可测镜片曲率半径范围（mm) - ∞―-10 10― + ∞
- 测量镜片顶端至镜座端面精度 ±2μm
- 镜片光轴与镜座对心精度 3μm
1. 设备在温度:23º、一天内温度梯度小于2º，湿度:≤65%的环境下使用。
2. 空气过滤精度：0.5um。除油、除水。
3. 空气压力：≥0.6Mpa。
4. 空气流量: ≥0.3m³/min。
5. 设备额定功率: 10KW。
应用领域
应用于镜片光学轴线与镜座几何轴线偏差的数控检测和加工修正，以提高光学镜头组件的安装精度和成像质量。
