产品介绍

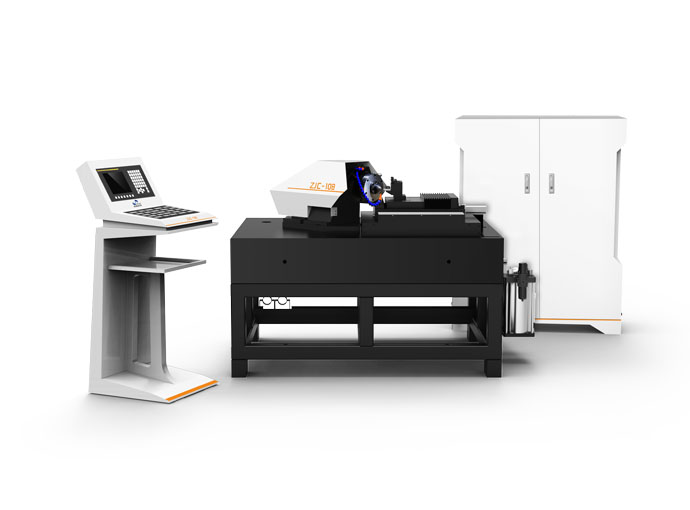

ZJC-10B超精密金刚石锥体数控车床是公司针对有色金属锥体零件而研制的专用机床。
——产品特点
加工后的锥镜面型好，反射率高，且反射不变形。加工 90°锥镜的角度精度为±20″，加工锥镜的粗糙度小于 10纳米，反射率优于 90%。可加工的锥镜直径范围4mm—10mm。 可加工材质为有色金属（铜、铝）。
——主要配置
1、天然花岗岩石床身；
2、主轴为空气静压结构；
3、X轴导轨采用高精度气浮导轨，高精度滚珠丝杆传动；
4、Z轴采用进口直线导轨，高精度滚珠丝杆传动；
5、切削冷却采用专有技术；
6、控制采用三菱数控系统；
——技术指标
X轴（主位移轴，与主轴成45°角）
1、最大行程：120 mm
2、直线度：0.1μm/10 mm
3、最小指令单位：0.1μm
Z轴（与主位移轴正交）
1、最大行程:80 mm
2、直线度：2μm/全行程
3、定位精度：3μm
4、重复定位精度: 1μm
5、最小指令单位：0.1μm
6、移动速度：2m/min
主轴（工件轴）
1、转速：100-2000 r/min
2、径跳和端跳：小于0.2μm（静态时）
——使用环境要求
1、要求隔振地基，设备在温度：22℃±2℃、一天内温度变化小于2℃，湿度≤50%的环境下使用；
2、空气过滤精度：0.5μm，除油、除水；
3、空气流量：≥0.3m³/min
4、电源：380V，设备功率≤5KW。
——产品特点
加工后的锥镜面型好，反射率高，且反射不变形。加工 90°锥镜的角度精度为±20″，加工锥镜的粗糙度小于 10纳米，反射率优于 90%。可加工的锥镜直径范围4mm—10mm。 可加工材质为有色金属（铜、铝）。
——主要配置
1、天然花岗岩石床身；
2、主轴为空气静压结构；
3、X轴导轨采用高精度气浮导轨，高精度滚珠丝杆传动；
4、Z轴采用进口直线导轨，高精度滚珠丝杆传动；
5、切削冷却采用专有技术；
6、控制采用三菱数控系统；
——技术指标
X轴（主位移轴，与主轴成45°角）
1、最大行程：120 mm
2、直线度：0.1μm/10 mm
3、最小指令单位：0.1μm
Z轴（与主位移轴正交）
1、最大行程:80 mm
2、直线度：2μm/全行程
3、定位精度：3μm
4、重复定位精度: 1μm
5、最小指令单位：0.1μm
6、移动速度：2m/min
主轴（工件轴）
1、转速：100-2000 r/min
2、径跳和端跳：小于0.2μm（静态时）
——使用环境要求
1、要求隔振地基，设备在温度：22℃±2℃、一天内温度变化小于2℃，湿度≤50%的环境下使用；
2、空气过滤精度：0.5μm，除油、除水；
3、空气流量：≥0.3m³/min
4、电源：380V，设备功率≤5KW。
应用领域
超精密金刚石锥体数控车床主要用于加工各类有色金属锥体零件。
