超精密数控柱面铣磨机

超精密数控柱面铣磨机

机床采用了高刚性的空气静压主轴,通过飞刀铣削,可以实现小于10纳米的表面粗糙度。超精度、超稳定、超静音、高环保、高效率、低成本。

×

在线咨询

ONLINE

姓名

电话

邮箱

地址

咨询内容

产品介绍

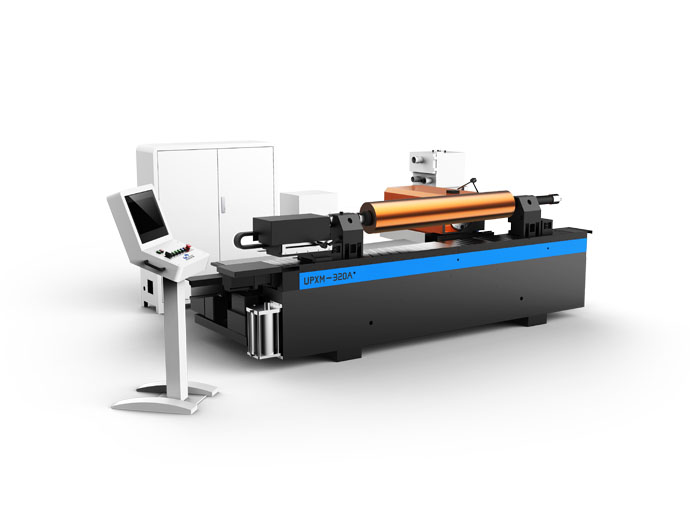

UPXM-320A超精密数控柱面铣磨机(简称“车磨机”)是为凹印制版行业高端版辊铜层精加工而研制的专业设备。此设备在总结国外同类产品的基础上,结合我公司独有的技术研制而成,不但加工效果优于进口同类设备且性能稳定、使用成本底、外观精美。

——机床特点
   ● 加工的精度高。可以保证镀铜后版辊表面粗糙度小于10纳米。加工版辊的尺寸精度误差小于0.01mm。
   ● 加工的范围广。既可加工无缝钢管铜层,也可加工卷版铜层;加工直径范围110-320mm,加工长度范围:空心版范围长度400-1500mm;带轴版500-1600mm。
   ● 加工效率高。粗车加工时间:5-7分钟;精车加工时间:10-20分钟(直径Ф200X长度1100mm)。
   ● 可有效解决版辊铜层大小头问题。公司配备的在线测量系统,可以精确的测量版辊两头的直径,铣削掉多余的铜,保证版辊圆柱度在0.01mm以内。

——主要配置
   ● 床身采用天然花岗岩石,用于保证机床的高稳定性。
   ● 空气静压主轴:本机床主轴采用空气静压轴承,其具有很高的回转精度。主轴具有以下特点:高转速(3600转/分),回转精度高(0.2μm)。
   ● 非接触式气动在线测量装置:本机床采用独特设计的非接触式气动测量装置,以实现对已加工表面非接触式的测量,不伤版辊。
   ● 吸屑装置:吸屑装置为我公司独有的技术,吸净率达到了99%,集中收集,环境洁净,操作方便。
   ● 电气控制:本机床的电气控制采用贝加莱数控系统,控制精度高,稳定性好,通过人性化设计的控制方式配合大尺寸接触屏,使得人机界面相当友好。

——技术指标
   1.刀具轴工作转速:0-3600r/min
   2.刀具轴旋转精度:0.2μm
   3.加工版辊直径范围:Φ110-Φ320mm
   4.加工版辊长度范围:空心版400-1500mm、带轴版辊500-1600mm
   5.工件精度
      1)表面粗糙度:Ra<0.01
      2)版辊圆度:<0.01mm
      3)版辊圆柱度:<0.01mm;(通过调整尾架)
      4)版辊外径尺寸一致性:<0.01mm

——其他
    1.加工件最大重量:200kg;
    2.粗车切削深度:0.05mm;
    3.精车切削深度:0.03mm;

——使用条件:
    1.设备在温度:20℃,一天内温度梯度小于2℃,湿度小于50%的环境下使用。
    2.气源压力:≥0.6Mpa,空气过滤精度:0.5微米。除油、除水。
    3.气源流量: ≥0.3m3/min。
    4.电源:380V,功率:15KW。

应用领域

可用于镀铜后版辊表面的加工,使版辊的表面光洁,版辊同心。主要应用与凹印制版行业。
